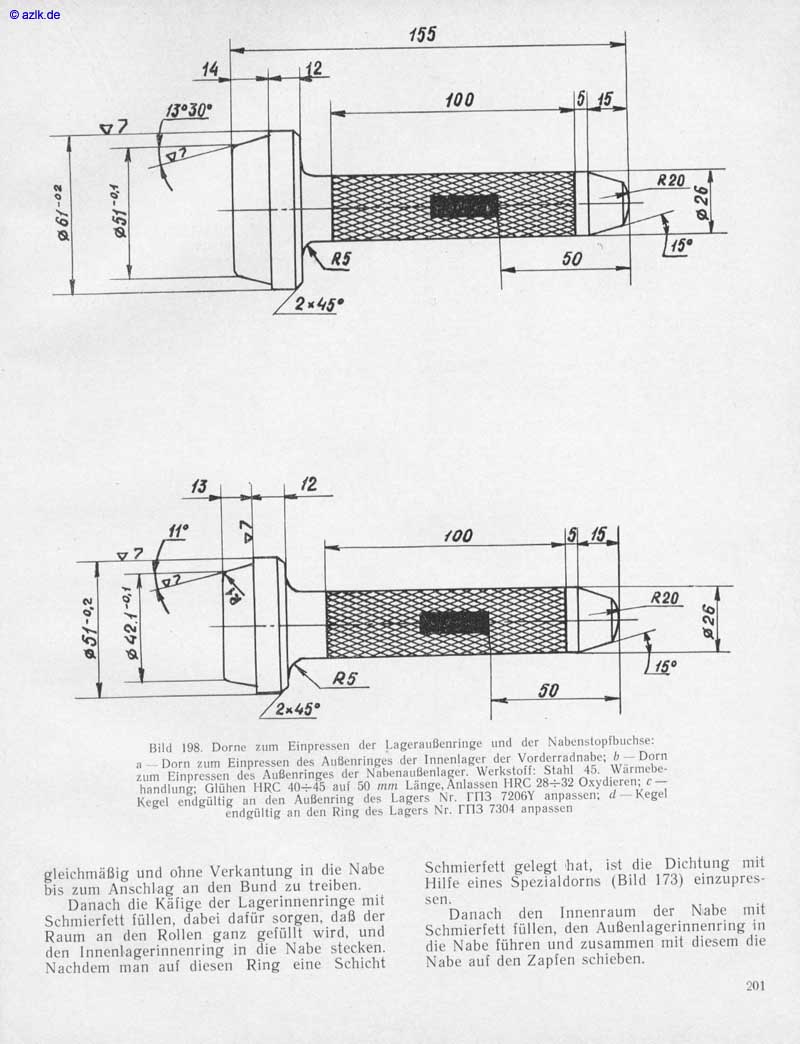

azlk_de 2 85 12 25 2*45• {00 5 50 5 Bild 198. Dorne zum Einpressen der Lageranßenringe und der Nabenstopibuchse: Dorn Einpressen des Atldenringes der Innenlager der Vorderradnabc•, b — Dorn zum Einpressen des Augenringes der Nahenaußenlager. Werkstoff: Stahl 45, W"rmebe- handlung: Glühen IIRC 40+4,5 mm Länge, Anlassen HRC '28+32 Oxydieren; c— Kegel endgültig an den Außenring des Lagers r [13 720GY anpassen; d — Kegel endgültig an den Ring des Lagers Nr. r 113 7304 anpassen gleichmäßig und ohne Verkantung in die Nabe bis zum Anschlag an den Bund zu treiben. Danach die Käiige der Lagerinnenringe mit Schmierfett iüllen, dabei dafür sorgen, daß der Raum an den Rollen ganz gefüllt wird, und den Inncnlagerinnenring in die Nabe stecken. Nachdem man auf diesen Ring eine Schicht Schmierfett gelegt hat, ist die Dichtung mit Hilfe eines Spezialdorns (Bild 173) einzupres• sen. Danach den Innenraum der Nabe mit Schmierfett füllen, den Außenlagcrinnenring in die Nabe führen und zusammen mit diesem die Nabe auf den Zapfen schieben. 20 t
